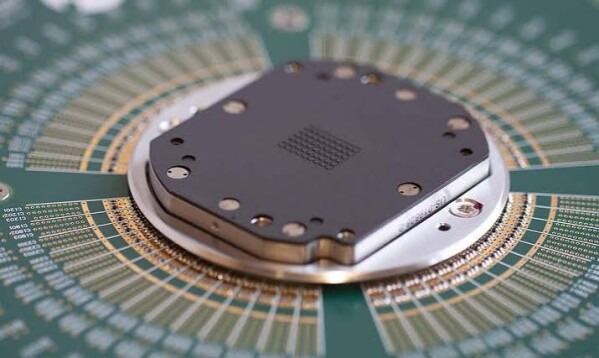

半導体プローブカードは、半導体製造におけるウェーハテスト工程で不可欠な高精度検査用インターフェース部品であり、半導体デバイスの品質、歩留まり、生産コストを左右する重要な消耗材である。
半導体プローブカードは、半導体テスト装置とウェーハ上のチップ（Chip On Wafer：COW）を電気的に接続する役割を担う。プローブカードに搭載された微細なプローブ針を半導体チップのパッドやバンプへ接触させることで、電気信号の伝送、機能検査、電気特性評価を実施する。この工程により、不良チップをパッケージング前に選別できるため、後工程で発生する無駄なコストを削減し、半導体メーカーの歩留まり向上に貢献している。
2025年には、世界の半導体プローブカード販売量は2億7848万1000ピンに達すると予測され、平均販売価格は1ピン当たり13.07米ドルとなっている。半導体の高性能化・微細化が進む中で、プローブカードは単なる検査部品ではなく、先端半導体製造を支える戦略的部材としての重要性を高めている。

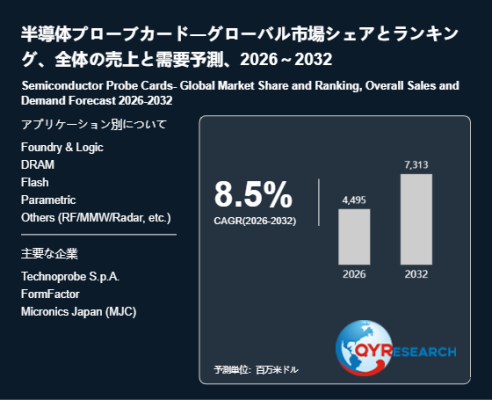

図. 半導体プローブカードの世界市場規模
QYResearch調査チームの最新レポート「半導体プローブカード―グローバル市場シェアとランキング、全体の売上と需要予測、2026～2032」によると、半導体プローブカードの世界市場は、2025年に3640百万米ドルと推定され、2026年には4495百万米ドルに達すると予測されています。その後、2026年から2032年にかけて年平均成長率（CAGR）8.5%で推移し、2032年には7313百万米ドルに拡大すると見込まれています。
半導体プローブカードの技術進化と高精度化への要求
半導体プローブカード市場の発展を特徴付ける最大の要素は、微細化対応と高信頼性化である。半導体デバイスでは、5nm以下の先端プロセス、3D NAND、高性能GPU、AIアクセラレータなどの開発が進んでおり、それに伴って検査工程にもより高い精度と安定性が求められている。
最新の半導体プローブカードでは、プローブ先端形状、材料組成、配置精度の最適化が進められている。特にMEMS（Micro Electro Mechanical Systems）技術を応用したMEMSプローブカードは、微細ピッチ化への対応力が高く、先端ロジック半導体や高密度メモリ向け需要が拡大している。
半導体プローブカードの性能を決定する主要材料として、タングステン、レニウムタングステン、ベリリウム銅などのプローブ材料、アルミナ・窒化アルミニウムなどのセラミック基板、PCB、PIフィルム、金線・銅線などが挙げられる。特にプローブ部分はコスト構成の約50％を占めるため、金属材料価格の変動は製品価格や収益性に直接影響する。
近年では、ベリリウム銅合金やセラミック基板などの国産化・地域調達が進み、材料供給リスクの低減とサプライチェーン強化が進展している。また、プローブカード製造では、DRIE加工、半導体リソグラフィー、自動プローブ配置装置など高度な製造設備が必要となる。例えば、20μm以下の微細ピッチを実現するにはサブミクロンレベルの加工精度が必要であり、製造技術そのものが高い参入障壁となっている。
AI半導体・車載電子機器が市場成長を牽引
半導体プローブカード市場の成長を支える主要因は、半導体需要の拡大と検査工程の高度化である。スマートフォン、データセンター、AIサーバー、自動車電子システム、5G・6G通信機器、IoTデバイスなどの普及により、高性能半導体への需要は急速に増加している。
特にAI向けGPUやHPC（高性能コンピューティング）半導体では、高密度・高速信号処理に対応した高性能プローブカードが必要となる。従来型プローブカードでは対応が難しい高周波・多チャンネル検査では、低レイテンシ（1μs未満）での信号処理や熱・機械・電気（TME）特性を考慮した設計が求められている。
また、自動車産業ではEV化や自動運転技術の普及により、車載半導体の品質要求が一段と厳格化している。車載グレード半導体では、温度サイクル、振動、長期信頼性試験への対応が必要であり、半導体プローブカードにも高耐久性と安定した接触性能が要求される。
さらに、半導体製造コストにおいてテスト工程は約15％～20％を占めるため、検査効率の向上はメーカーの競争力に直結する。プローブカードの性能向上は、単なる検査品質向上だけでなく、半導体メーカー全体の生産効率改善にも大きく貢献している。
半導体プローブカード業界の競争構造と今後の展望
半導体プローブカード市場は、高度な技術力と長期的な顧客認証を必要とするため、世界的に専門メーカーによる競争が展開されている。主要企業には、Technoprobe S.p.A.、FormFactor、Micronics Japan（MJC）、MPI Corporation、Japan Electronic Materials（JEM）、MaxOne、SV Probe、CHPT、TSE、Will Technologyなどが含まれる。
今後の半導体プローブカード市場では、3つの方向性が重要になる。第一に、先端半導体向けMEMSプローブカードの需要拡大である。5nm以下のロジック半導体や次世代メモリでは、より微細な検査技術が必要となり、高精度プローブカードの採用が進む。
第二に、テストシステムとの統合設計が競争力を左右する。半導体プローブカードは単独で性能を発揮するものではなく、テスト装置やプロービングステーションとのインターフェース、負荷整合、周波数特性を含めた総合設計が重要になる。
第三に、AI・車載・通信分野向け高付加価値製品への移行である。単純な大量生産型プローブカードから、高周波対応、高温対応、多層配線対応など専門性の高い製品への需要転換が進むと予測される。
